Palettenregal Typ S - Made in EU

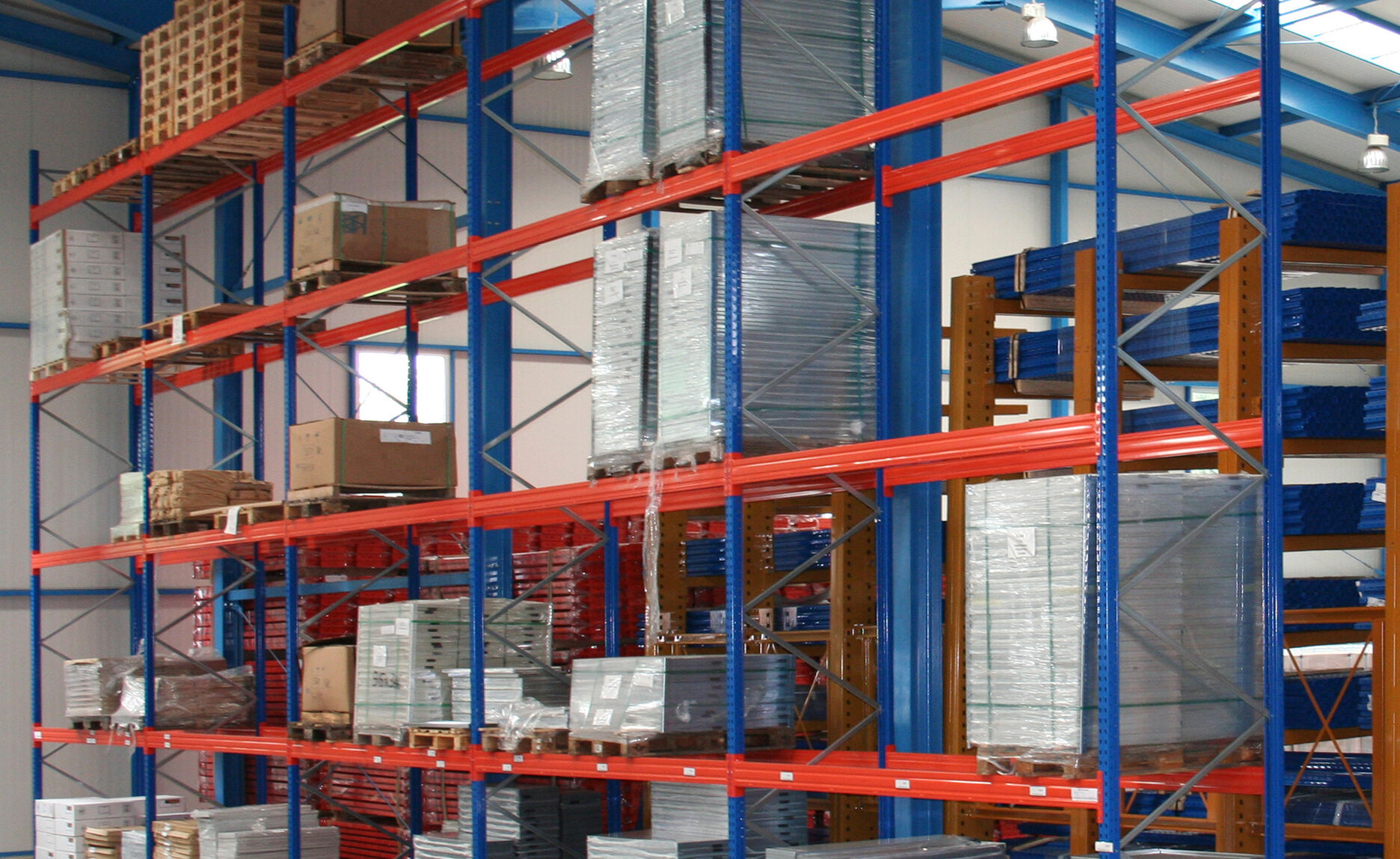

Palettenregal Typ S (bis 1000 kg / Europalette)

Die Palettenregal-Ausführung Typ S ist geeignet für Paletten mit einem Maximalgewicht von 1000 kg. Die Typenbezeichnung der Regale "S" steht für "Schwer".

Dieses Palettenregal bieten wir in drei verschiedenen Längen an: 1825 mm, 2700 mm und 3600 mm.

• Bei der Länge 1825 mm können Sie 2 Europaletten nebeneinander lagern (pro Holmpaar, ohne seitlichen Überstand)
• Bei der Länge 2700 mm können Sie 3 Europaletten nebeneinander lagern (pro Holmpaar, ohne seitlichen Überstand)
• Bei der Länge 3600 mm können Sie 4 Europaletten nebeneinander lagern (pro Holmpaar, ohne seitlichen Überstand)

Die Holme der Regale sind im Raster von 50 mm höhenverstellbar.

Die Palettenregale von palettenregal-shop.com sind Lagerware und daher schnell lieferbar!

Planungshinweise und technische Daten:

• Vor dem Aufbau der Regale prüfen Sie bitte unbedingt die Tragfähigkeit des Fußbodens
• Ein Palettenregal-Feld muss mit mindestens zwei Holmpaaren bestückt sein
• Die Außensteher der Regale müssen 500 mm höher sein als das oberste Holmpaar
• Zur Sicherheit 100 mm Abstand zwischen Oberkante Palette und Unterkante Holm
• Daraus ergibt sich der Fachabstand in der Höhe: Höhe der beladenen Palette plus 100 mm Sicherheitsabstand

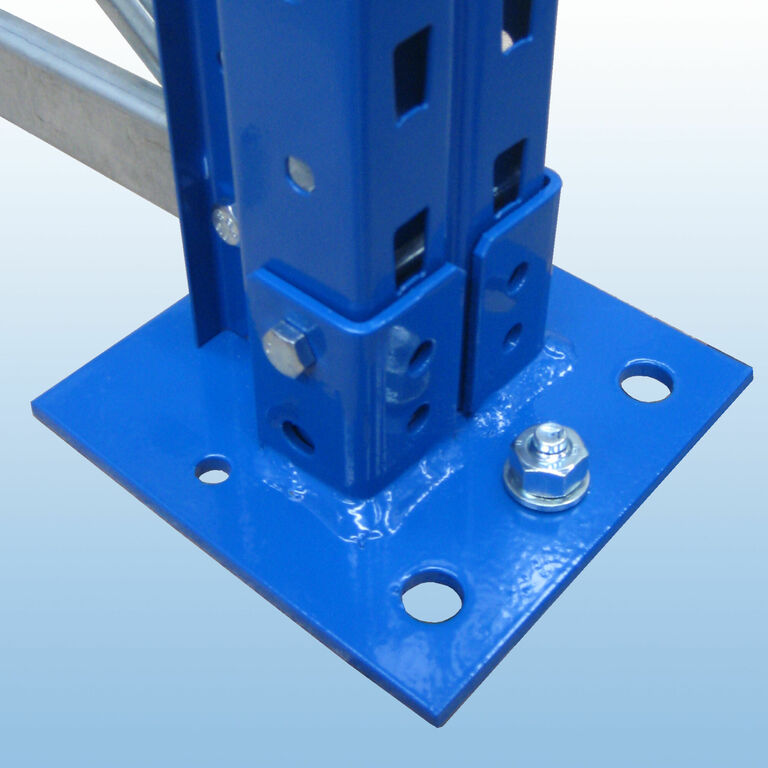

• Jeder Palettenregal-Ständer muss mit 4 Dübeln im Boden verankert werden
• Bei Durchfahrten Rammschutz und Abdeckplatte / Gitterroste verwenden

Diese Hinweise dienen auch der Sicherheit Ihres Personals!

Palettenregal-Tiefe: Bei Einfachregalen 1100 mm. Doppelregale sind 2500 mm tief, da ein 300 mm Distanzstück (empfohlen) verwendet werden soll.

WICHTIG: Bei der Planung die Gangbreite immer zwischen zwei gegenüberstehenden Paletten berechnen (Gangbreite des Staplers + 100 mm je Regalsteher), damit genug Platz für den Staplerbetrieb vorhanden ist!

Bei Durchfahrten sollten Sie einen Rammschutz für die Außen- und Mittelsteher der Palettenregale verwenden (kein Stellplatzverlust!), siehe Zubehör

Sicherheit

Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt. Erfahren Sie mehr über die Vorteile der EN 15512
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878

Feldlast

Legen Sie bei der Palettenregal-Auswahl großen Wert auf die Feldlast und auf die Gesamtzeilenlänge! Orientieren Sie sich an den unten angeführten Tabellen, und wählen Sie je nach Regalzeilenlänge die Tabelle für ein Feld, zwei Felder oder drei Felder und mehr. Wird an ein bestehendes Regal angebaut, berücksichtigen Sie bei der Tabellenauswahl immer die Gesamtzeilenlänge. (Bsp.: Sie haben ein Grundregal und möchten um 2 Anbauregale erweitern, orientieren Sie sich an der Tabelle für 3 Felder und mehr.)

Unsere Regal-Sets können zu 100 % beladen werden. Ein zusätzliches Holmpaar kann bei allen Sets montiert werden (Ausnahme: 3600 mm Sets mit teilweise geringfügigen Tragkaftreduzierungen und 2700 mm Sets bei 2 Feldern mit den Höhen 5000 mm und 4500 mm mit ebenfalls geringfügigen Tragkaftreduzierungen – Tragkraftsangaben).

Durch das zusätzliche Holmpaar verringert sich die Knickhöhe des Rahmens bei gleichzeitiger Erhöhung der Tragkraft.

Rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).

Planungshinweis:

.

Grundregal-Nennlänge:

+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)

.

.

Anbauregal-Nennlänge:

+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)

.

Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.

.

Info Erdbebenzonen:

Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.

Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².
